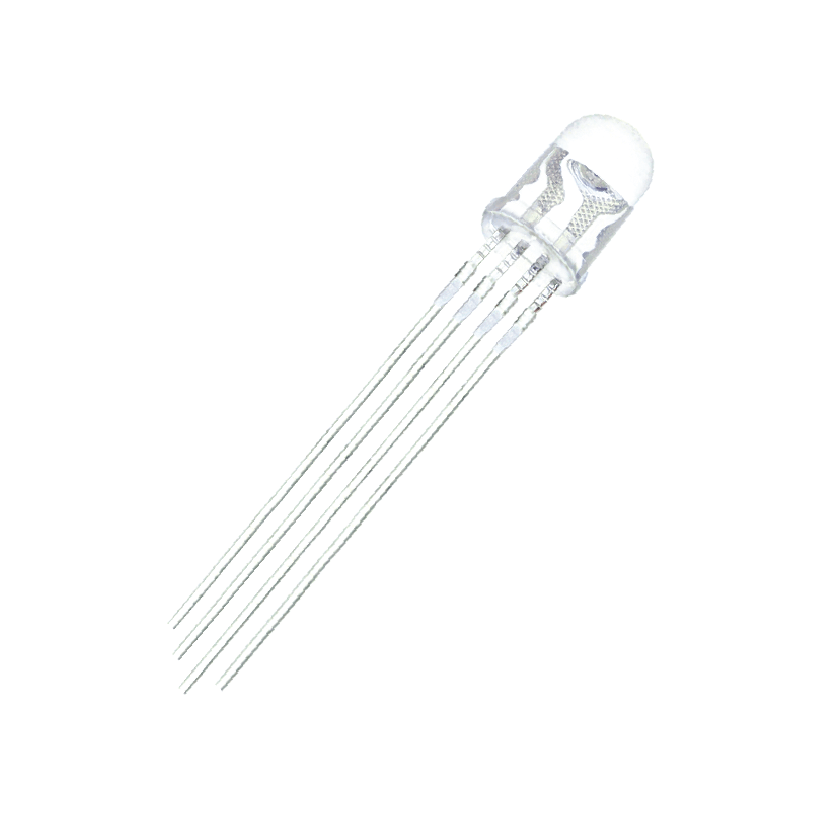

Bu RGB üz səthi şəffaf LED-lər 3 müxtəlif rəngli LED-i 1 5 mm-lik gövdədə birləşdirir, yəni daxilindəki 3 rənglə müxtəlif rəng kombinasiyaları işlədərək saysız rəng yandırmağa imkan verir. 4 pindən 3-ü qırmızı, yaşıl və göy rənglərin anodu (+ terminalı), uzun ayaqlı pin isə ümumi katoddur (- terminal).
Xüsusiyyətləri:
- Diametri: 5 mm
- Rənglər: 16 milyon rəng çeşidi
- Pin ardıcıllığı: qırmızı/katod/yaşıl/göy
- Maksimal cərəyan şiddəti: 20mA (hər bir rəng üçün)
- Gərginlik düşgüsü: 1.8 ~ 3.4 V (rezistorları bu göstəricilərə görə hesablayın)
- Q: 1.8-2.0V
- Y: 3.2-3.4V
- G: 3.2-3.4V
- Görünüş bucağı: 25 dərəcə
| Gərginlik düşgüsü(V) | Dalğa uzunluğu (mm) | Parlaqlığı LuMen(LM) | Əks cərəyan(uA) | Görünüş bucağı (dərəcə) | ||||
| If=20mA | If=20mA | If=20mA maks. | Vr=5V | |||||
| Min | Tipik | Min | Tipik | Min | Tipik | Maks. | ||
| qırmızı | 2.1 | 2.4 | 620 | 630 | 3000 | 4000 | 10 | 20-25 |
| yaşıl | 3.0 | 3.4 | 520 | 530 | 6000 | 8000 | 10 | 20-25 |
| göy | 3.0 | 3.4 | 460 | 465 | 4000 | 5000 | 10 | 20-25 |
