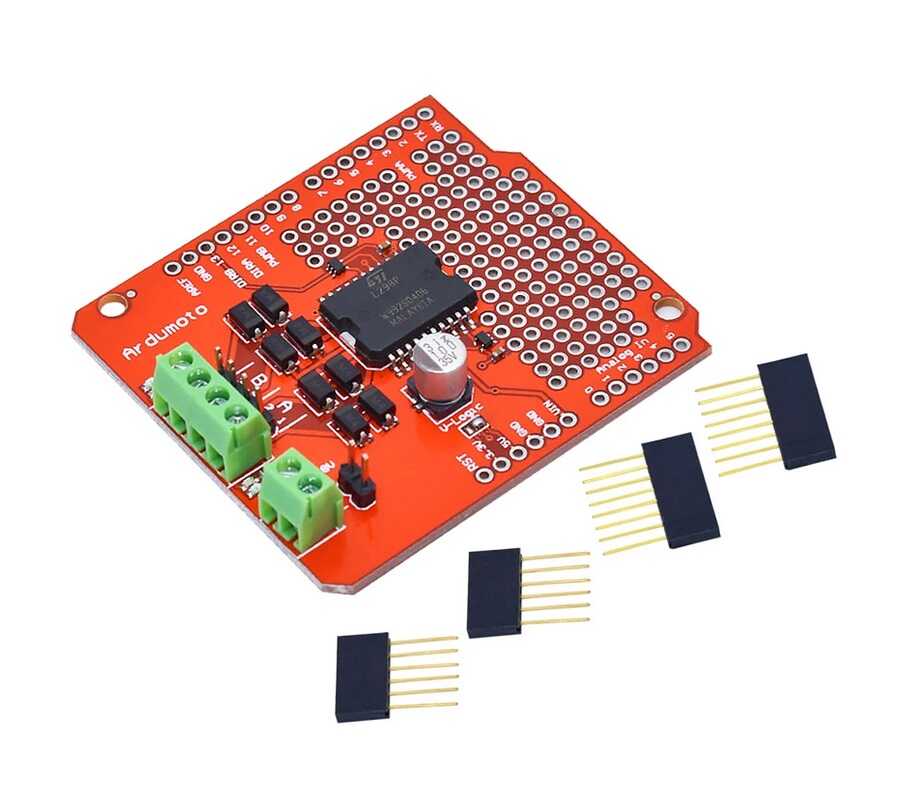

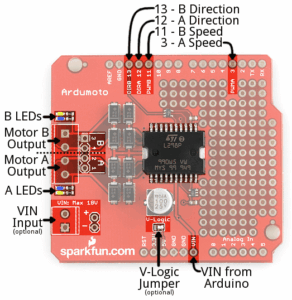

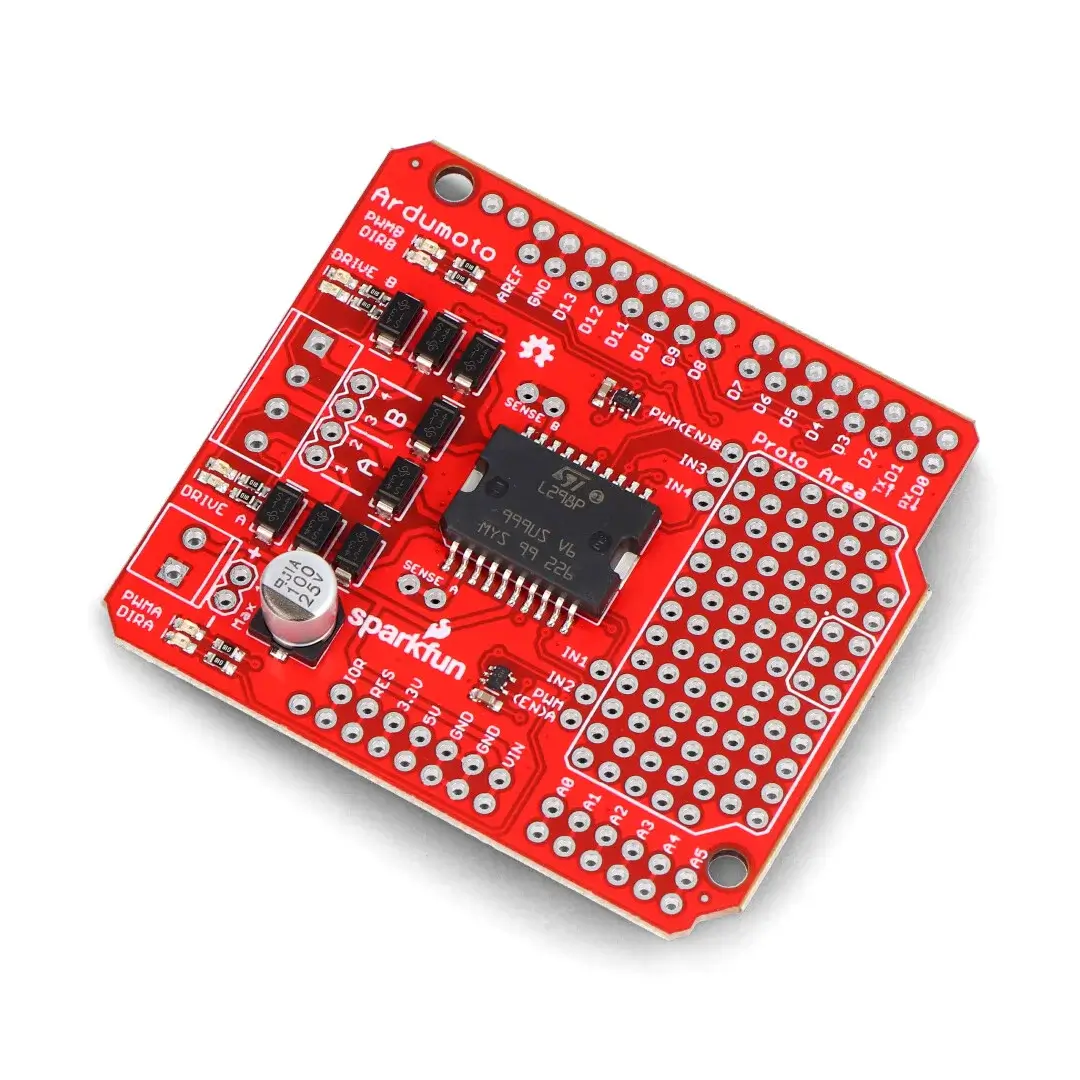

L298P Motor Driver Shield (adətən “Ardumoto” adı ilə tanınan) — Arduino kimi lövhələr üçün hazırlanmış, ikikanallı H-köprü əsaslı motor sürücü şilddir. Bu kart iki DC motoru müstəqil idarə etməyə imkan verir: sürət və istiqamət nəzarətini təmin edir. Lövhə üzərində geri-EMF qarşısı üçün qoruyucu diyodlar, sürüşmə üçün PWM girişi və Arduino ilə düz integração üçün pin başlıqları vardır. Sadə robotiq layihələrində, robot şassi və mobil platformalarda istifadə üçün əlverişli bir seçimdir.
Texniki xüsusiyyətlər:
- Lojiq giriş gərginliyi: ~ 4.5 V–5.5 V
- Motor qida gərginliyi: ~ 6 V–15 V (və ya bəzi mənbələrdə 4.8 V–24 V)
- Maksimum çıxış cərəyanı: ~ 2 A hər kanal üçün
- Maksimum güc sərfi: ~ 25 W (T = 75 °C)
- İşləmə temperaturu aralığı: ~ -25 °C…+130 °C
- Lojiq hissəsinin işləmə axını: ≤ 36 mA
- Ölçüləri təxminən: 68.5 mm × 53 mm
