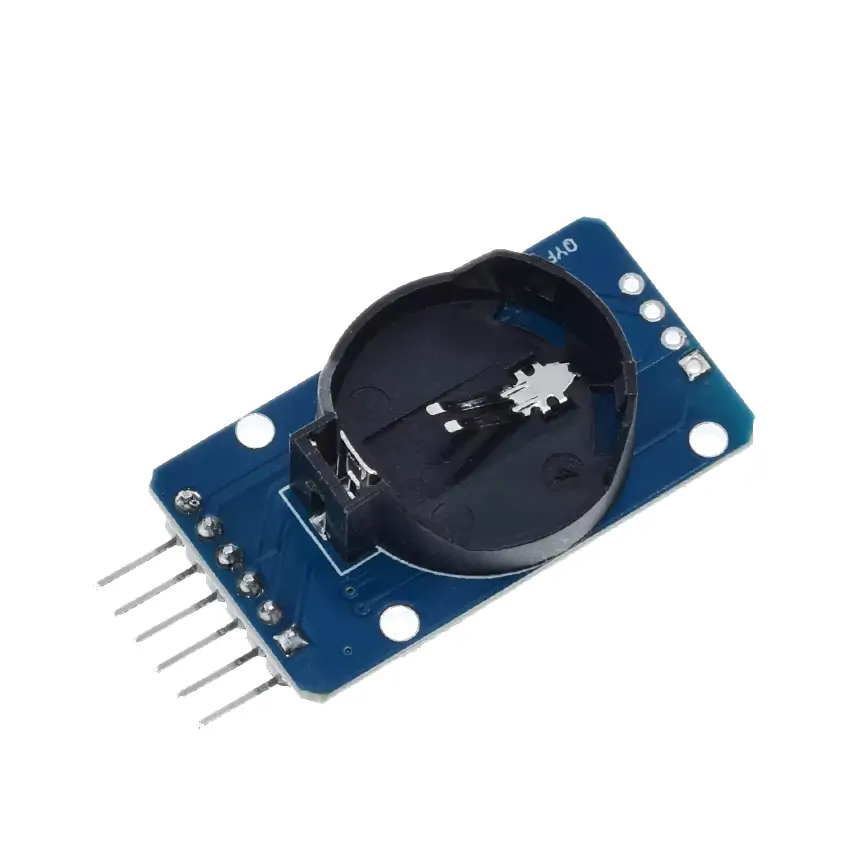

DS3231 İ2C kommunikasiya protokolu ilə işləyən real-zaman moduludur (Real-time clock – RTC). Bu modul vasitəsilə proyektinizdə dəqiq saat və tarix göstəricilərini əldə edə bilərsiniz. Modul daxilində həmçinin ± 3 °C dəqiqliklə işləyən temperatur sensoru da mövcuddur.
Elektrik xüsusiyyətləri:
- Real-zaman çipi: DS3231, SO-16 gövdəli
- Yaddaş çipi: AT24C32, 32Kb EEPROM, addresi: 0x57
- Qida gərginliyi: 3.3 – 5 .5 V
- Düymə batareya konnektoru: uyğun model – CR2032
- Arduino Uno qoşulma xəttləri:
- (DS3231) → (Arduino)
- SCL → A5
- SDA → A4
- VCC → 5V
- GND → GND
