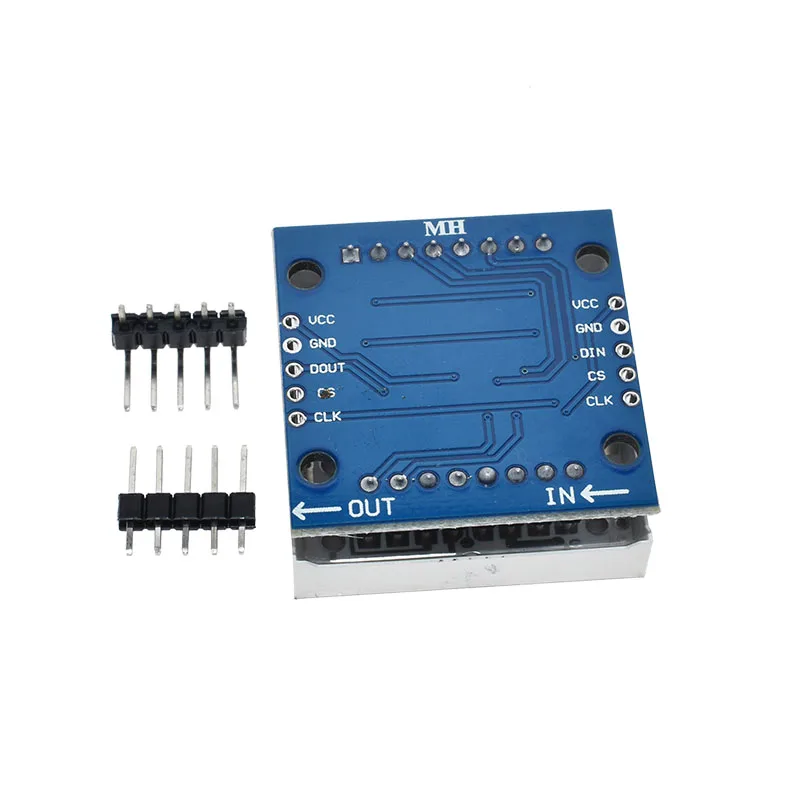

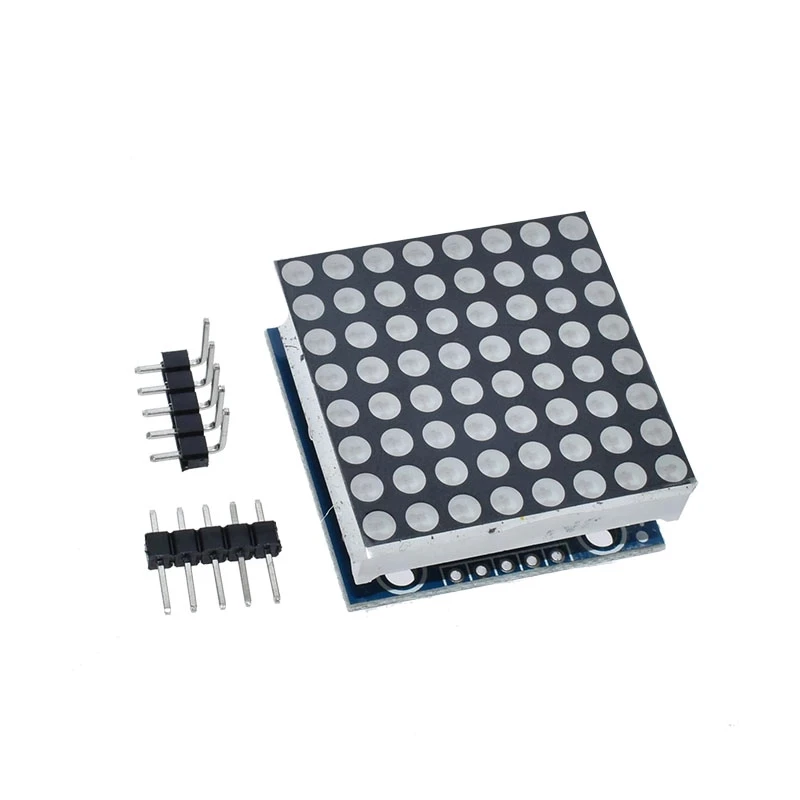

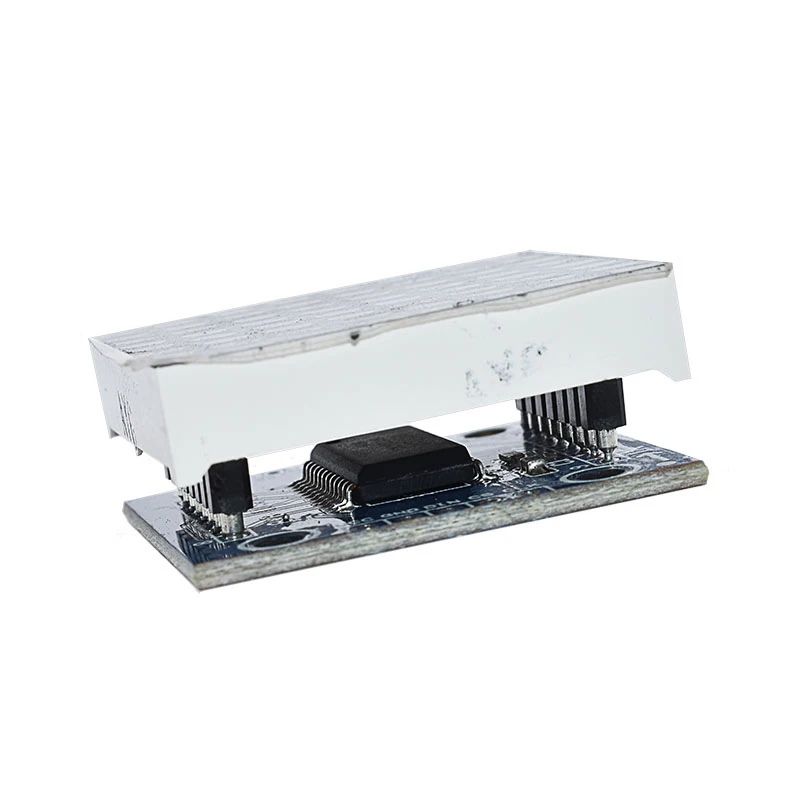

8×8 LED ekran matrisi ilə təchiz olunmuş və MAX7219 çipi ilə idarə olunan bir LED displey moduludur. Bu modul, mikroprosessor və mikrokontrollerlərlə asanlıqla inteqrasiya oluna bilir və rəqəmsal simvolların, qrafik elementlərin, yazıların göstərilməsi üçün ideal seçimdir. Modul 5V gərginliklə işləyir və cascading (ardıcıl birləşmə) dəstəyi ilə çoxsaylı modulların birgə idarəsini mümkün edir. SMD versiyası sayəsində daha kompaktdır və stabil montaj üçün 4 ədəd montaj dəliyi ilə təchiz olunmuşdur. Arduino, STM32, 8051 və digər mikrokontrollerlərlə uyğun işləyir.
Elektrik xüsusiyyətləri:
- Model: MAX7219 8×8 Dot Matrix (SMD versiyası)
- Ekran Növü: 8×8 LED nöqtəli matrisa
- Ekran rəngi: Qırmızı
- LED Tipi: SMD (Surface Mounted Device)
- Çip: MAX7219 LED sürücü
- Matrisa Konfiqurasiyası: Common Cathode (ümumi katod)
- Əməliyyat Gərginliyi: 5V DC
- Modul Ölçüləri:
- Uzunluq: 3.2 sm
- En: 3.2 sm
- Hündürlük: 1.3 sm
- Montaj Dəlikləri: 4 ədəd (⌀ 3 mm)
- İdarəetmə interfeysi: Serial (DIN, CLK, CS)
- Dəstəklədiyi Quraşdırma: Bir və ya bir neçə modulun ardıcıl birləşməsi (cascading)
- Uyğunluq: Arduino, 8051, STM32, Raspberry Pi və digər mikrokontroller sistemləri
